BIM—面临的挑战
从环境和设备工程师的角度来看，BIM仍然不足。最近的任务是开发图书馆。也就是说，制造商提供的零件数据 (库) 和制造商免费的零件 (通用零件) 很少，可以在设计阶段中立使用，实际上作为订购书籍的绘图工作从二维转移到BIM时，这是首先要面对的问题。
在Nikken Design,我们正在研究和开发通用部件数据库，这些数据库可以克服这个问题并交换设计，累积，构造和操作等每个阶段所需的属性。我想在观察行业趋势的同时进行维护，例如BIM图书馆联盟的活动。
另一个问题是开发技术计算工具。很明显，三维信息的利用可以大大减少设计工作的日常工作，但由于这种方法的优先级因供应商而异，在密切关注运动 (版本升级) 的同时，Dynamo (可视化编程语言) 一个) 等。我们正在开发两个轮子以及内部生产。
在Nikken Design,我们正在研究和开发通用部件数据库，这些数据库可以克服这个问题并交换设计，累积，构造和操作等每个阶段所需的属性。我想在观察行业趋势的同时进行维护，例如BIM图书馆联盟的活动。
另一个问题是开发技术计算工具。很明显，三维信息的利用可以大大减少设计工作的日常工作，但由于这种方法的优先级因供应商而异，在密切关注运动 (版本升级) 的同时，Dynamo (可视化编程语言) 一个) 等。我们正在开发两个轮子以及内部生产。

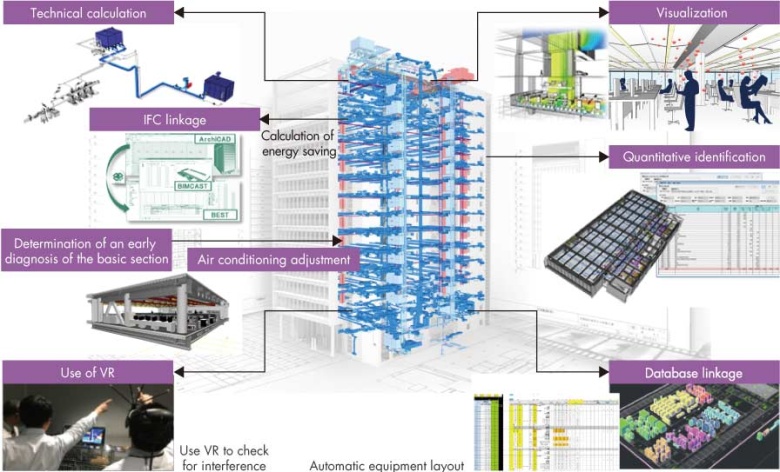

设备设计BIM讨论框架

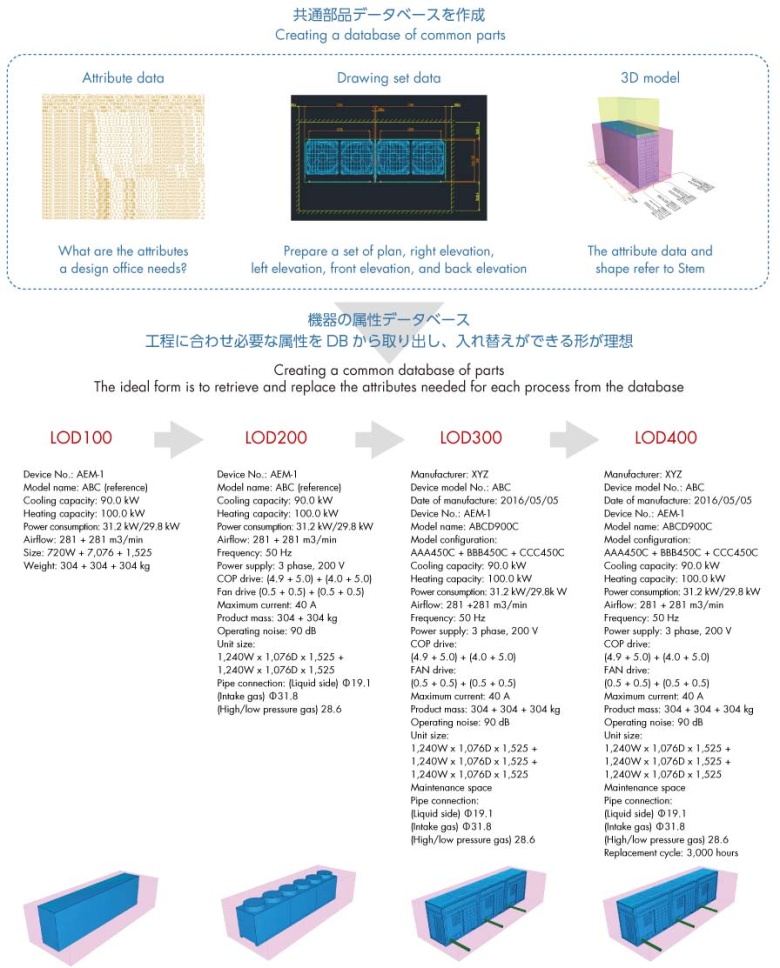

开发库-部件通用数据库的图像
BIM—实现您的期望
BIM允许建筑物中的元素 (信息) 灵活地协作而不受硬件限制。信息是否与主体，外部和设备设备相互协作和连接，是否有可能不时了解环境，能源和成本?当AI (人工智能) 功能被添加到其中时，环境和设备工程师需要瞄准更高的高度。即使它没有发展到目前为止，BIM也将被充分利用为建筑信息的平台。可以考虑成本，环境考虑，与FM (设施管理) 的合作，与传感器和定位等物联网的合作。什么是BIM,在生命周期中利用建筑物信息，梦想传播。
对BIM的另一个期望是业务流程的改革。Nikken Design目前拥有基于DSM (设计结构矩阵) 的标准业务流程，但仍有许多返工和改进空间。通过“可视化”促进协作，可以预期BIM独有的质量保证和效率提升之间的兼容性，例如提前决策 (前加载) 的实践。
对BIM的另一个期望是业务流程的改革。Nikken Design目前拥有基于DSM (设计结构矩阵) 的标准业务流程，但仍有许多返工和改进空间。通过“可视化”促进协作，可以预期BIM独有的质量保证和效率提升之间的兼容性，例如提前决策 (前加载) 的实践。

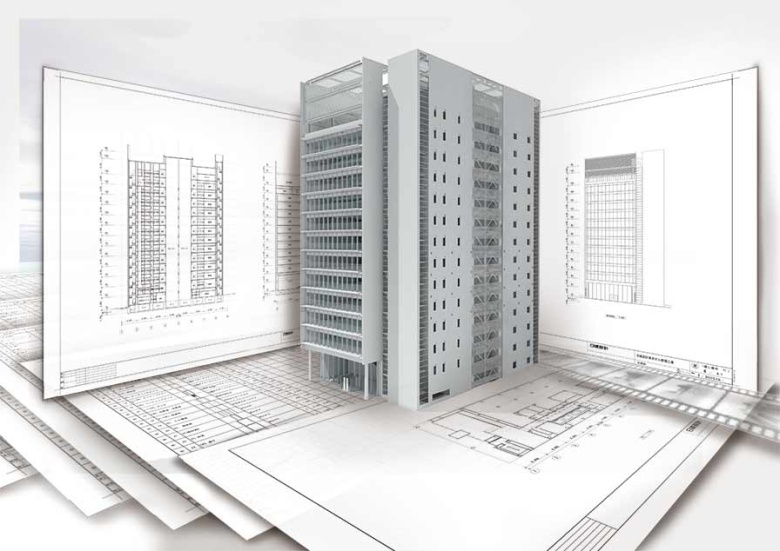

BIM概念模型 (完成后的数据也将累积)

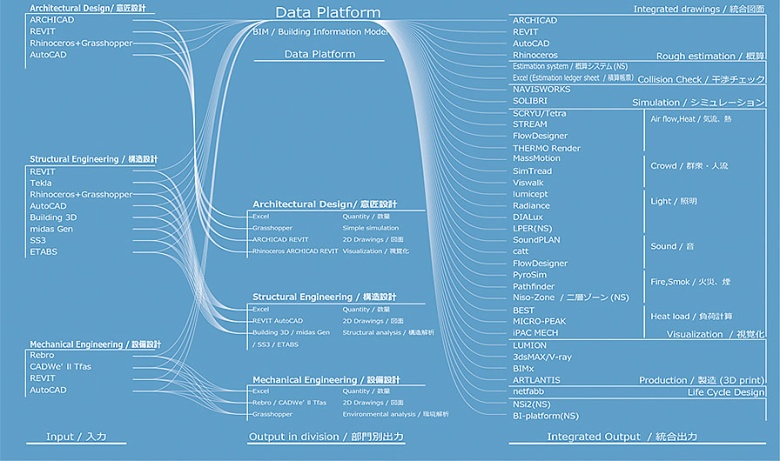

整合各种信息的图像

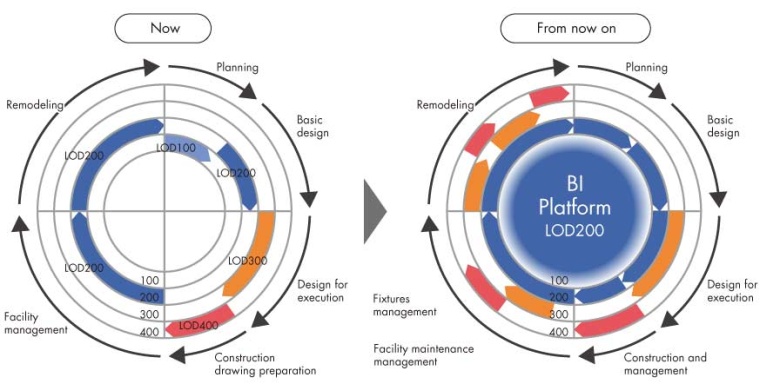

始终保持FM所需的基本设计级别的信息
BIM的普及~大家一起、轻松、确实地

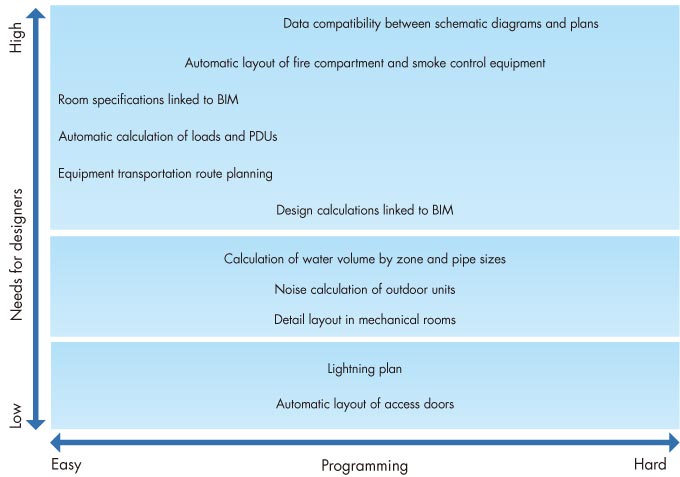

通过BIM化提高效率的设备设计

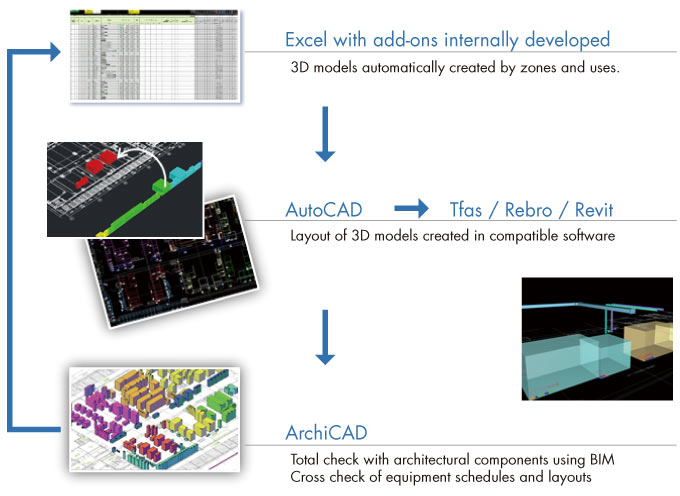

设备分类帐和BIM合作研究实例
设施设计的真正乐趣是以尽可能少的能量创造具有必要功能的舒适空间。最大限度地利用作为BIM基本信息的位置信息，支持设施设计。(吉永修、山岸阳子、植田里沙、新堀真)
使图形“可见”

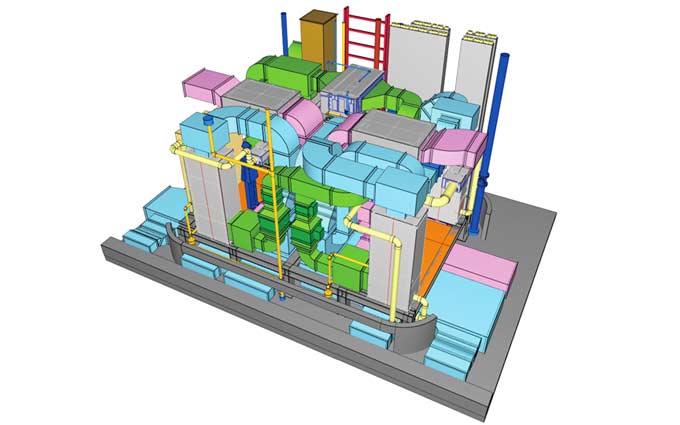

BIM设计
(日本无线川越事业所项目)

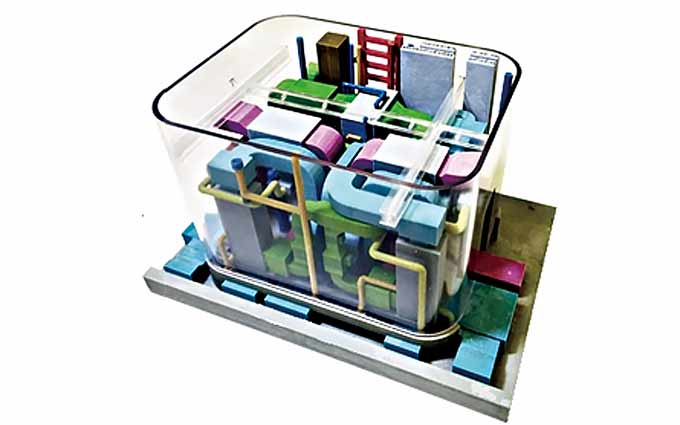

创建的3D打印机模型

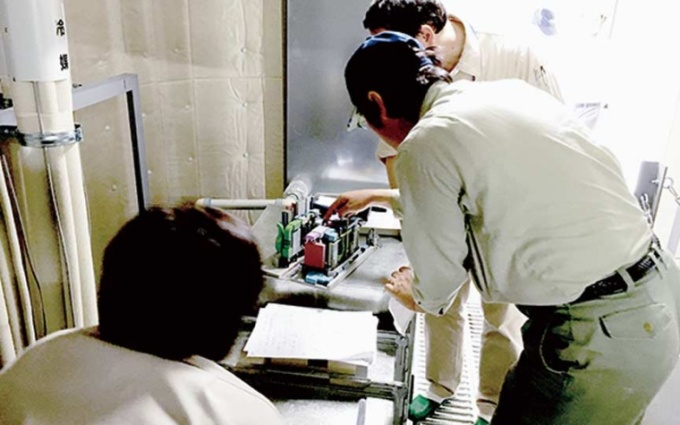

基于3D打印机模型的施工探讨
设计师的最大责任是与许多利益相关方 (如承包商、经理和承包商) 准确快速地共享设计意图。由于数字技术是一个复杂的设计时代，我们希望促进信息共享，充分利用数字工具。(小泽谕)

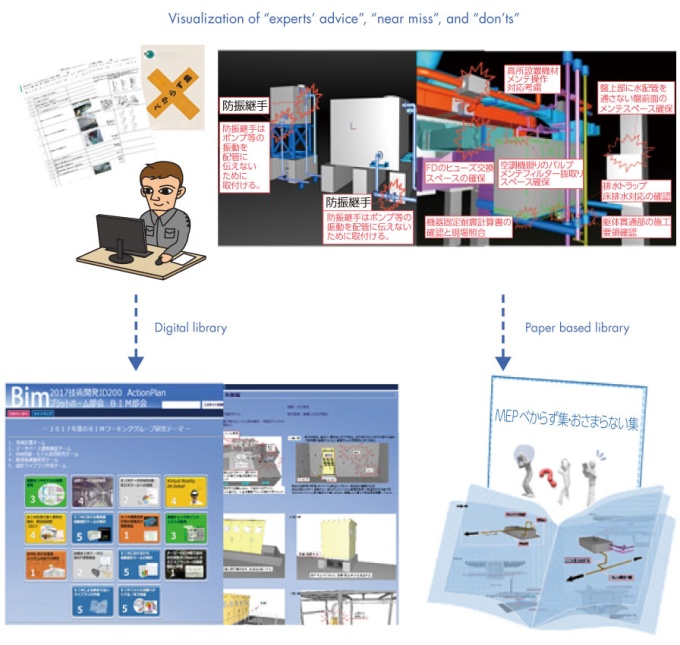

不适合的程序库
不幸的是，不适合设计经验值的经验值也会累积。为了不重复同样的错误，我们也使用数字的力量进行技术转移。当然，收纳的标准收纳也很丰富。(石川浩美、山口庆、畑中壮大、守雅俊)
在绘图中显示“可见”

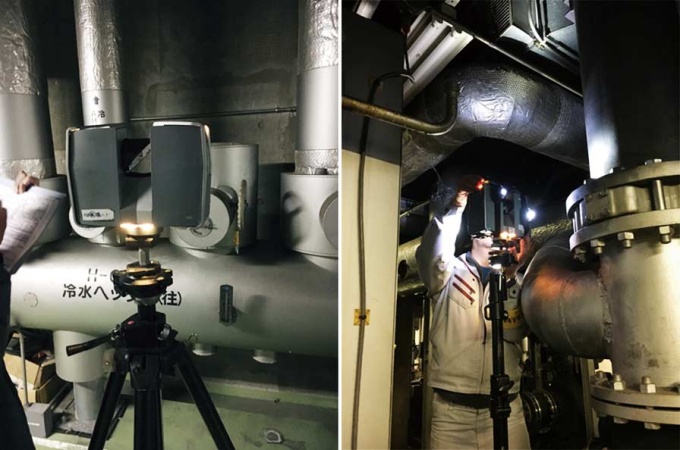

3D扫描仪和拍摄风景

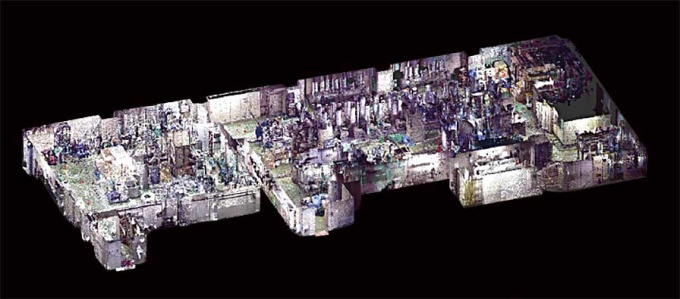

基于点云摄影数据的机房全景

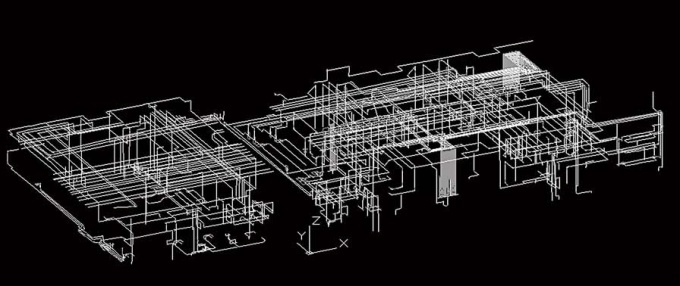

将点云数据转换为管道中心线数据

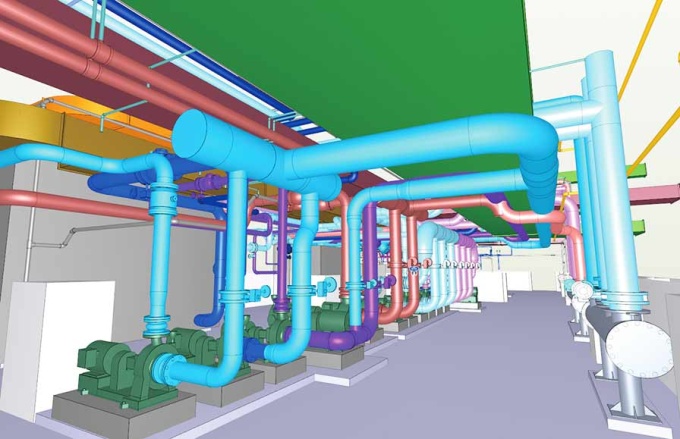

BIM化最终成品
完成图数据是有价值的建筑物信息。除了在二维化阶段压缩信息之外，它不是在部分翻新中创建的，不幸的是它经常与当前情况不同。利用点云来绘制现场“看似”的信息对于生命周期中的建筑物操作是必不可少的。(山崎佑二、吉田真之介)
信息的有机合作~BIMCAST

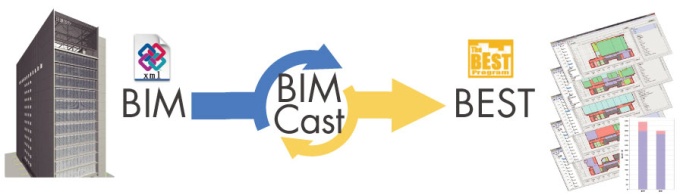

联合BIM和BEST等的BIMCAST的开发

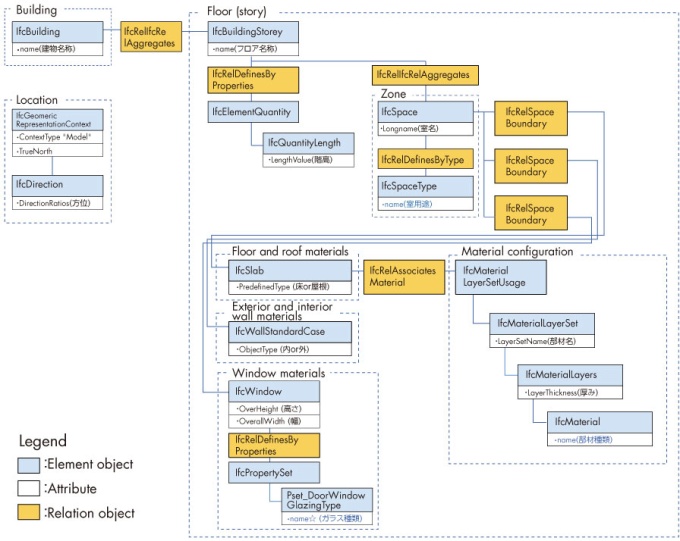

BIM IFC标记配置

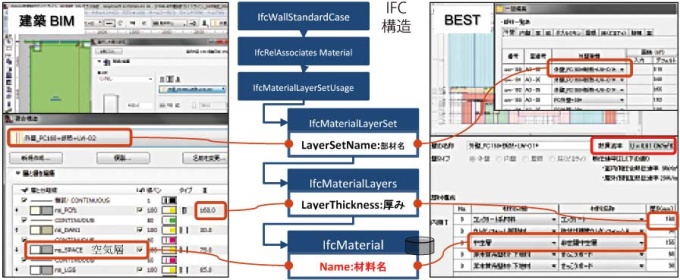

具体合作示例

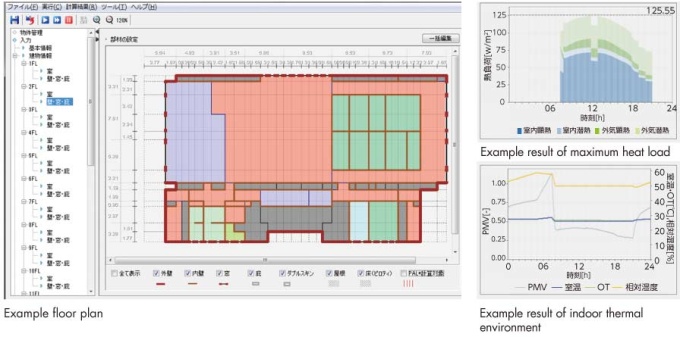

使用联合建筑数据计算热负荷
建筑物的节能性能需要法律确认。包括节能计算在内，设备选择和环境计算需要详细的建筑信息。通过BIM数据与各种能源和设备计算的有机合作，我们将实现准确，高效的运营。(饭田玲香、三山毅)
