对未来不为人知的提案——日建设计的专业服务
第1讲日建设计的DX创造建筑的未来 (上篇)

DDLによる空間体験インターフェース研究の成果として日建設計の東京本社に「XR STUDIO」という場所があります。

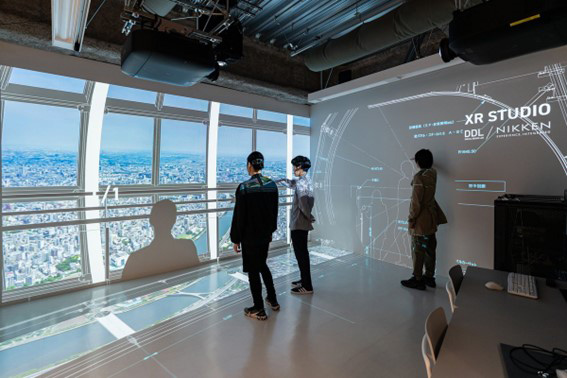

XR（Extended Reality）とは、現実と仮想空間を掛け合わせて、リアリティのある空間を体験するための技術の総称で、VRやAR（拡張現実）、MR（複合現実）を包含する概念です。そしてXR STUDIOは、床（4.8m×2.7m）と直交する壁2面（h=2.7m）の計3面に映像を投影し、建築設計のフェーズや目的に合わせた仮想空間を体験する場所となっています。XR STUDIOの活用事例を紹介していきましょう。

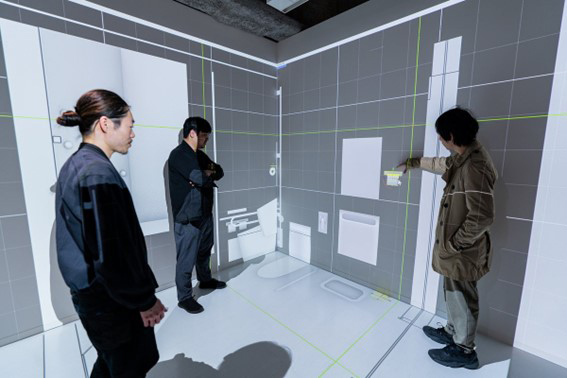

設計段階では3Dモデルを原寸大の三面図として投影し、位置や寸法を高い精度で確認します。寸法だけでなく、タイルや木といった素材も原寸で体験できます。つまりこれまでは模型やモックアップで検討していた内容を、XR STUDIOの映像技術を使えばより身体的に捉えて吟味することができ、設計に生かせるようになりました。

除了在设计阶段，XR STUDIO在演示空间中也具有革命性的作用。如果您在完成后投影CG,您可以将其体验为虚拟现实空间，这对于与客户共享图像非常有用。

在决定体育场和大厅的座位数以及椅子的感觉时，想要增加座位数的客户也可以通过皮肤感觉来判断，例如“我想让它更高一点”体验全尺寸。

XR STUDIO使用的系统可以将3D模型的图像投影到三维并自由更改比例，由DDL开发，目前正在申请专利。我们计划将来扩展到各种服务。

DDL的使命是『从想象到体验从体验到价值』。构建一个可以想象空间并具体体验它的系统。此外，我们的目标是将这种体验转变为空间价值。

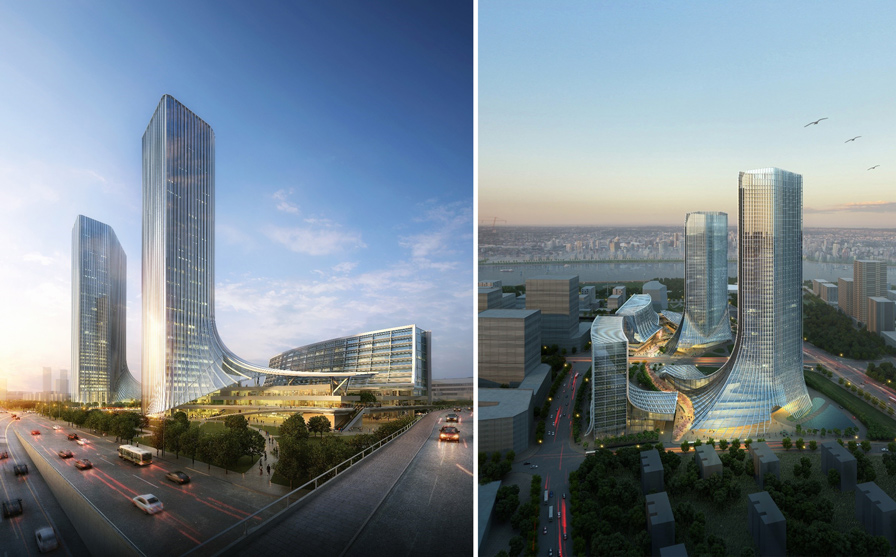

Nikken Design将自由形式绘制的曲面形状的合理和经济实现作为DX之一。在中国的“上海AI TOWER”中，由Nikken Design负责与日本基本设计相当的初步设计，为了表达“风”，这是整个建筑的设计主题，如何根据草案建造覆盖曲面玻璃的低层屋顶成为了一个问题。

这是DDL的几何工程。几何工程是通过将复杂形状调整和转换为几何形状来求解的过程。那是从设计到施工，顺利过渡的技术。

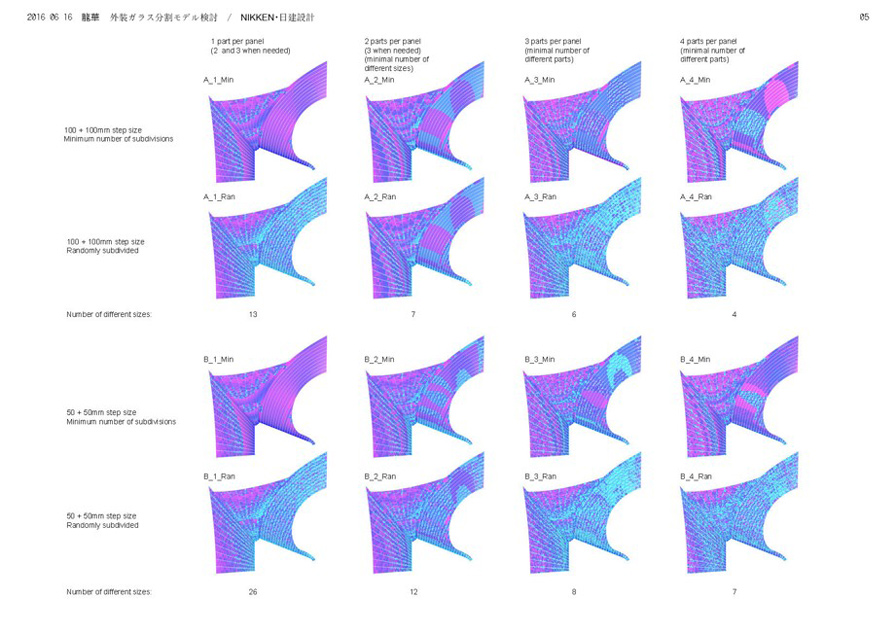

在“上海AI TOWER”中，DDL研究了如何分割易于构造的玻璃以确定弧形玻璃的形状。我们将考虑面板分割，使其仅由平面矩形组成，并且尽可能具有相同尺寸的玻璃。通过计算机模拟，探讨了总共应该分成几种模式。使用计算机模拟的优点是可以比较和考虑多种模式。

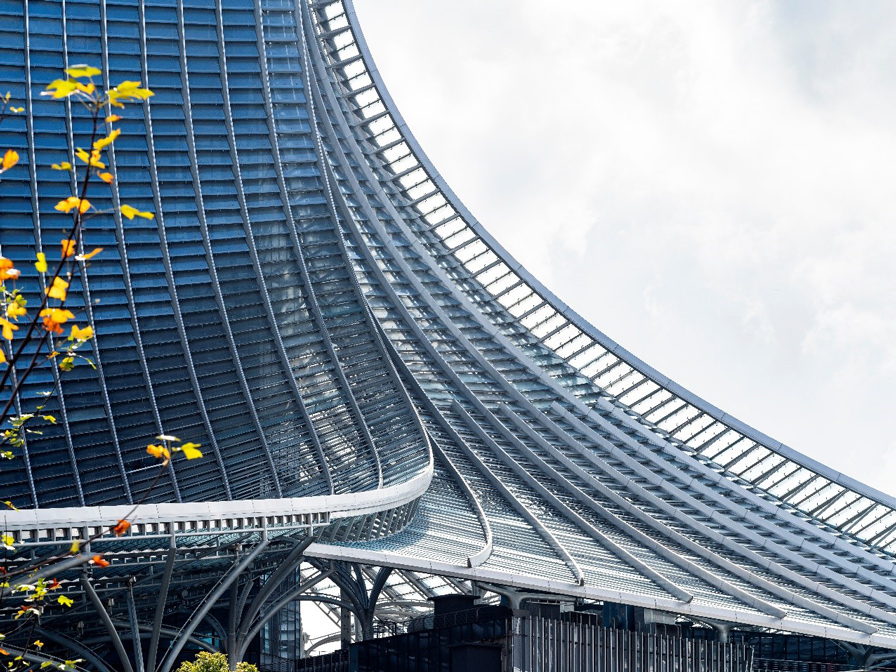

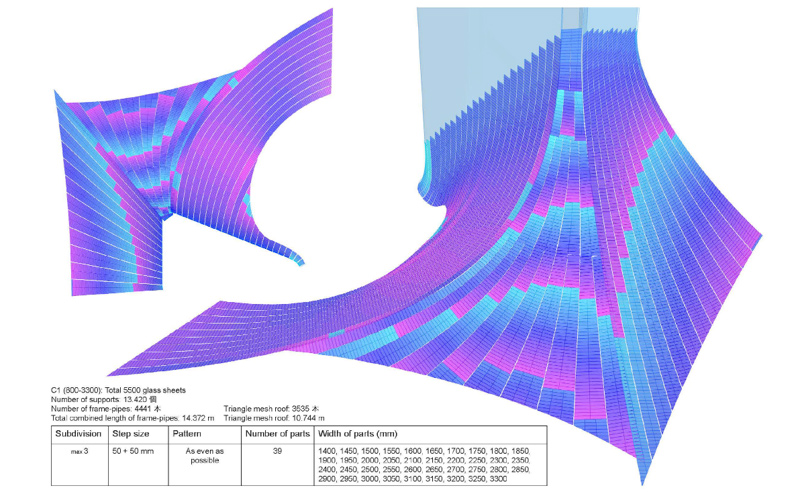

最终，我们融合了39种玻璃，在保持光滑曲面的同时满足可施工性和经济合理性。

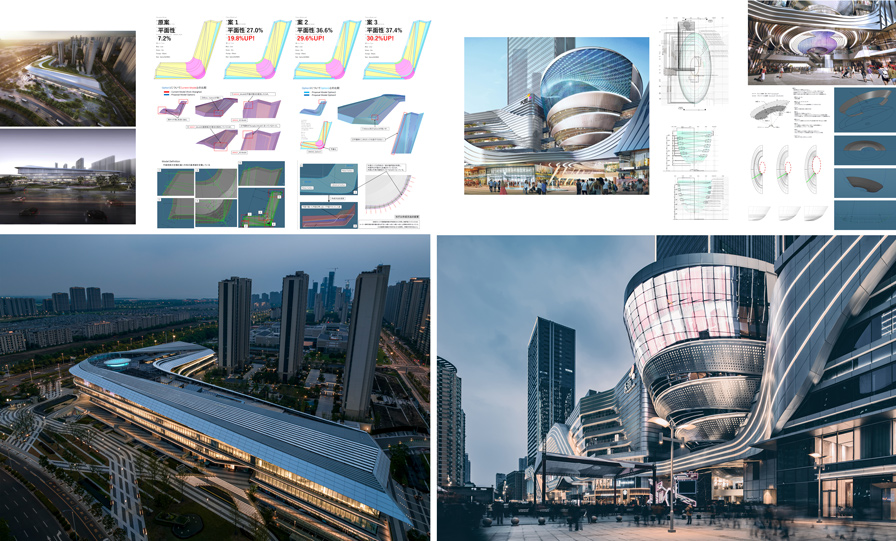

这些几何工程也部署在中国的吴江巴士总站和重庆TOD,我们能够忠实地体现设计图像。
